半導體與電子產業

半導體與電子產業屬於高度精密、快速迭代且對品質穩定性要求極高的產業，其產品廣泛應用於通訊、運算、車用電子、工業控制與消費性電子等領域。由於製程涉及微小結構、薄膜材料與高密度組裝，任何材料性能或製程偏差，皆可能直接影響產品良率、可靠度與使用壽命。
在半導體與電子產業中，材料特性不僅影響結構強度，更直接關係到導電性、接合可靠度、耐疲勞性與長期穩定性。因此，從材料選用、製程驗證到出貨前品質確認，皆需透過高精度且可追溯的材料分析與量測體系，確保產品在高度精密的應用環境中仍能穩定運作。

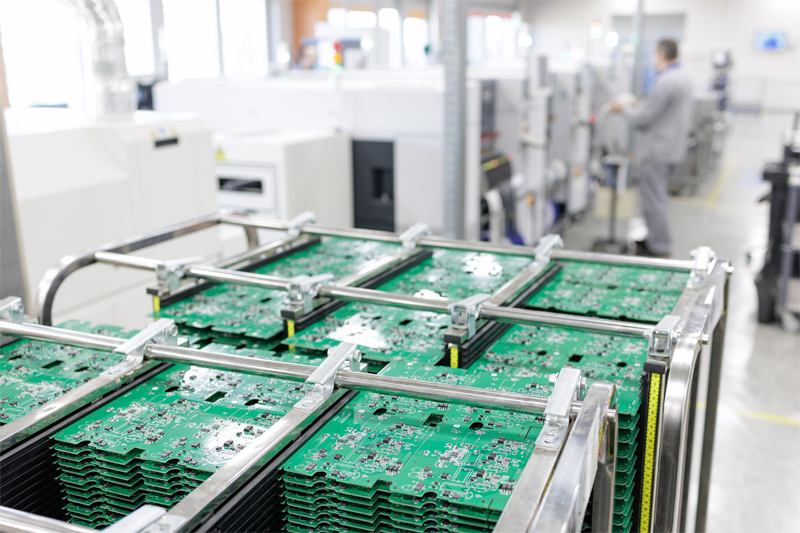

半導體與電子產業所涵蓋的零組件包含晶圓、封裝基板、導線框架、接點端子、連接器、散熱模組、精密治具、設備機構件與各類電子零組件。這些零組件尺寸微小、結構精密，對材料均勻性與加工品質具有極高要求。

常用材料包含銅合金、鋁合金、不鏽鋼、鎳基合金、貴金屬鍍層材料以及各類經表面處理或薄膜鍍覆之金屬材料。依實際應用需求，材料可能需經過電鍍、化學鍍、PVD / CVD鍍膜、熱處理或表面改質製程，以兼顧導電性、接合強度、耐磨性與抗疲勞性能。不同材料與製程條件，亦對後續硬度量測與微區分析提出更高解析度要求。

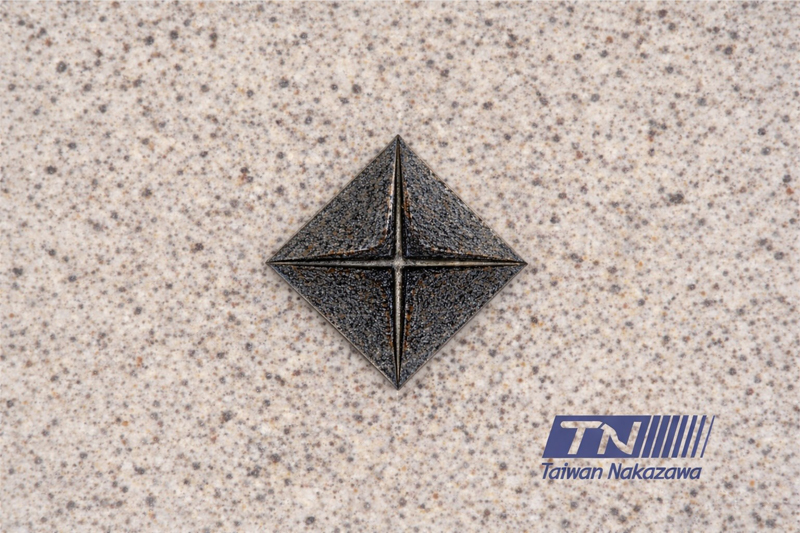

半導體與電子產業中，許多關鍵結構集中於微小區域或薄膜層，例如焊點、接點、鍍層與接合界面。此類結構無法僅以整體硬度值進行評估，必須透過微小維氏硬度量測，針對局部區域進行高解析度分析。

透過微區硬度量測與金相截面觀察，可有效掌握鍍層硬度、接合區域均勻性與製程穩定性，並作為製程優化、材料選用與可靠度評估的重要依據。此類分析在高階封裝、車用電子與高可靠度應用中特別關鍵。

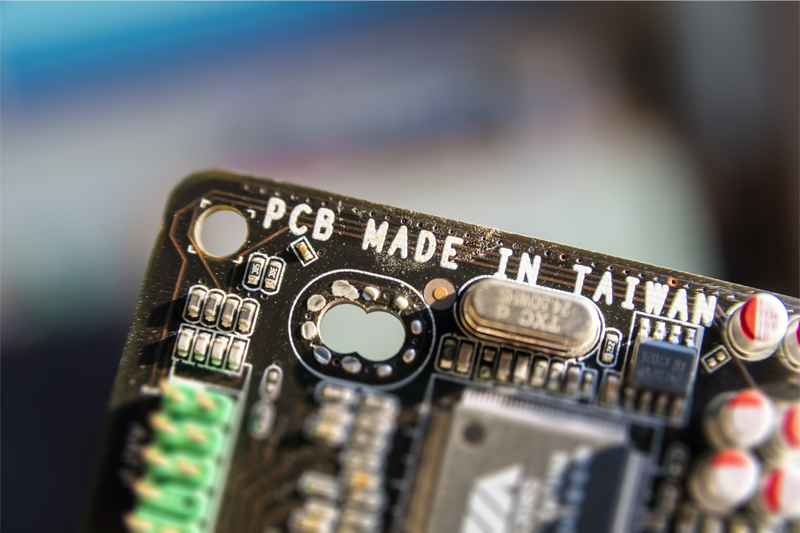

半導體與電子產業的材料檢測配置，需同時兼顧高解析度分析與量產效率需求。洛氏硬度計與攜帶式硬度計適合用於材料批次確認與設備結構件檢測；維氏與微小維氏硬度試驗機則多應用於薄膜、接點與微小零組件分析。

搭配金相切割、鑲埋、研磨拋光設備與顯微觀察系統，可建立完整且一致性的制樣與分析流程，確保量測結果具備高度重複性與可信度。透過TN中澤所提供的材料分析與硬度測試整合解決方案，半導體與電子業者得以系統化管理製程品質，提升良率並降低長期可靠度風險。
