產品敘述
50年專業製造扭力試驗機廠家開發新型標準扭力校正器
只用一台就可以管理校驗電動起子、扭力起子及扭力扳手

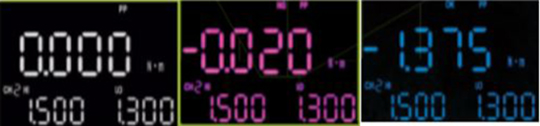

有多樣化的顏色顯示讓測試不只是單色單調

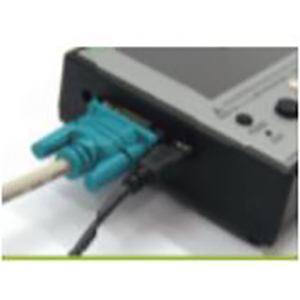

備有USB及RS232C輸出埠可提供不同需求的資料輸出管道
10HR/100HR 能夠以一般分辨率的1/10進行高分辨率測量
可從PCL或PC傳送各式指令及清除信號
可依照不同的量測方式和工具特性選用不同的量測治具
WDI系列量測範例

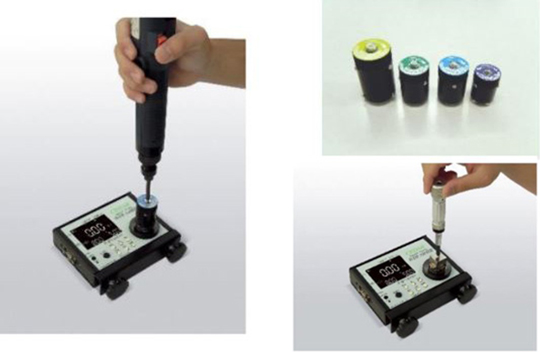

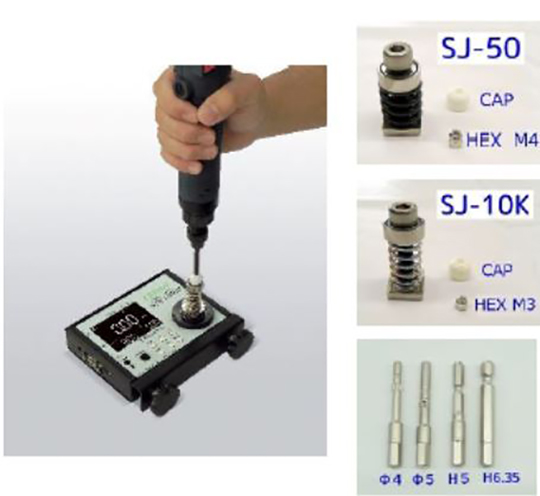

電動起子管理（SJ joint方式）
以壓縮彈簧傳動方式，傳統式的測定治具有廣泛使用性的魅力。
電動起子管理（OW joint 方式）
原廠獨特的轉動使用後自回性治具，使用時小摩擦力影響的安心設計讓測量效果更好。
手動扭力起子管理
使用附加的螺絲立方體治具可以進行簡易的螺絲扭力測定。
手動扭力起子管理
使用附加的螺絲立方體治具可以進行簡易的螺絲扭力測定。
一般鎖緊紐力測試請選擇 PP ( Peak ) 模式

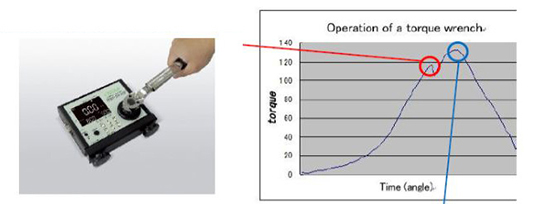

手動扭力扳手管理
扭力扳手的操作模式請選擇PD（Peak Down）模式

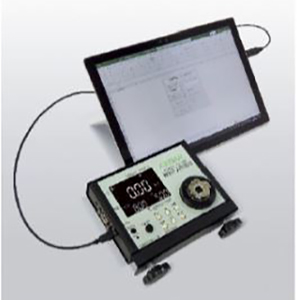

透過PC和PLC作動
可從PC和PLC去輸入各種指令，透過外部控制可獲得更佳的扭力管理。
指令列表
- 清除信號
- 量測模式
- 量測頻道
- 最大值（Peak）上限
- 最大值（Peak）下限
- 即時輸出下限
- 自動歸零時間
- 蜂鳴器通知
產品規格
| 型號 | WDI-10HR-□□-□ | WDI-100HR-□□-□ | WDI-250-SJ-□ | ||
|---|---|---|---|---|---|
| 範圍 | 一般 | 0.020~1.000 [N-m] | 0.20~10.00 [N-m] | 0.20~25.00 [N-m] | |
| 高解析 | 2.0~999.9 [mN-m] | 0.020~9.999 [N-m] | |||
| 範圍 | 一般 | Kgf-cm/lbf-in/N-m/cN-m | Kgf-cm/lbf-in/N-m/cN-m | Kgf-cm/lbf-in/N-m/cN-m | |
| 高解析 | |||||
| 精度 | ±0.5%（在 499以下為 ±3個位元） | ||||
| 操作溫度/濕度 | 15~35℃ / 80% RH以下 （保存溫度在0 ~ 45℃） |
||||
| 取樣頻率 | 1000筆 / 1 秒 | ||||
| 資料輸出 | USB線或RS232C線（ASCII 格式） | ||||
| 量測模式 | 量測模式 | 資料輸出 | 說明 | ||
| Peak Hold | PP | ○ | 最大扭力值 | ||
| Peak Down | PD | ○ | 第一次最大扭力值 | ||
| Real Time Output |
C | ○ | 每秒輸出180筆扭力數據 | ||
| Track | TR | - | 主要使用在校正 | ||
| 記憶容量 | 記憶容量 | ||||
| 使用電源 | Ni-MH可充電電池（充電時間約3個小時） | ||||
| 自動關機 | 未使用狀態下10分鐘自動關機（可取消） | ||||
| 扭力檢出部孔 徑 |
□20 / □9.5 | ||||
| 附屬品（各一只） | 量測治具 | ||||
| 充電器 | |||||
| 追溯體系圖、校正認證報告、校正結果報告 | |||||
