產品特性

專利荷重結構設計，荷重可變：0 ~ 40Kg

  • 伺服馬達驅動，攻測時無失速問題。
  • 全機PLC控制，可電腦輸出記錄，報表可永久儲存。
  • 可精確控制貫穿深度，確保數據精度，且測試完後可自動回到原高度。
  • 可顯示貫穿扭力、貫穿深度、目前轉速、回位高度及時間。
  • 上下之距離由觸控式人機介面設定控制。
  • 攻測之長度為 0 ~ 400 mm。
  • 鐵屑可於收集槽孔集中於屑桶，確保機台整潔。
  • 伺服轉速可自由設定 1 ~ 3000 RPM。

產品規格

ST-400-A SDS 鑽攻測試報表

  • 機台尺寸：深度 850mm x 寬度 1,050mm x 高度 2,010mm
  • 機台重量： 500 Kg

測試鐵板規格

  • 厚度 3.0mm以內：60mm x 210mm
  • 厚度 3.1mm以上：70mm x 210mm

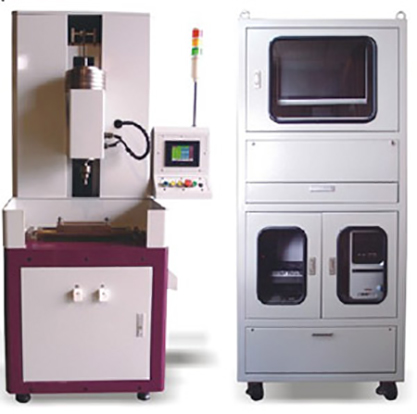

螺絲攻速檢測機

SDS 鑽攻測試報表

客戶名稱   訂單編號   荷重   生產數量
測試轉速（rpm）   最大測試時間   產品規格   板厚（mm）
測試板硬度   拍檢支數
編號 貫穿時間 時間表 貫穿行程 貫穿扭力 結果 備註
0 0 0 0 0 0
0 0 0 0 0 0
0 0 0 0 0 0
0 0 0 0 0 0
0 0 0 0 0 0
0 0 0 0 0 0
0 0 0 0 0 0
測試數量   最慢貫穿時間 0 不良率
合格數量   最快貫穿時間 0 結果
不良率   平均貫穿時間 #DIV/0!

扭力曲線圖

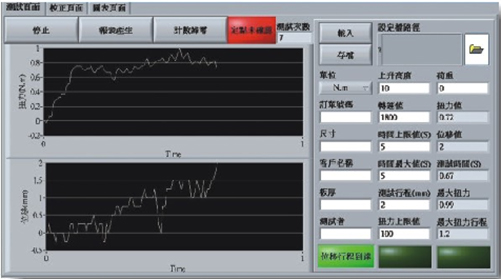

螺絲攻速檢測機-扭力曲線圖
