切割熱影響如何避免？ 金相取樣中的冷卻、進刀與切割片選擇研究

金相試片製備的第一個關鍵步驟是切割。切割的目的不是單純把材料分成可觀察尺寸，而是在不改變原始組織的前提下取得代表性截面。當切割過程產生過高熱量，試片表層可能出現回火、再硬化、相變態、氧化變色、塑性變形、微裂紋或殘留應力。這些熱影響與機械損傷會被後續研磨拋光帶入顯微觀察，使操作者誤判材料原始組織。

本文將切割熱影響的來源歸納為五項：切割片不匹配、進刀速度過高、冷卻不足、夾持不穩與切割路徑不當。研究結論指出，避免切割熱影響不能只靠「降低速度」，而應同時控制切割片硬度與磨粒型式、冷卻液流量與方向、進刀負載、試片固定剛性，以及切割後的表面檢查。若能建立標準化切割條件，金相試片的重工率、邊緣失真與組織判讀風險都能明顯降低。

1. 前言：金相影像的可信度，從切割開始

ASTM E3 說明，金相檢查的目的在於揭露金屬與合金的組成與結構，而試片的選擇與製備對結果具有主要影響。這代表金相影像並不是從顯微鏡下才開始形成，而是從取樣、切割、鑲埋、研磨、拋光與腐蝕一路累積而來。

在所有前處理步驟中，切割特別容易被忽略。原因是切割造成的熱影響不一定立即可見。有些材料會出現明顯燒傷色，有些材料則只在顯微鏡下呈現表層組織異常。若操作者沒有在切割後及早辨識，後續可能花大量時間研磨拋光，卻仍無法取得可信影像。

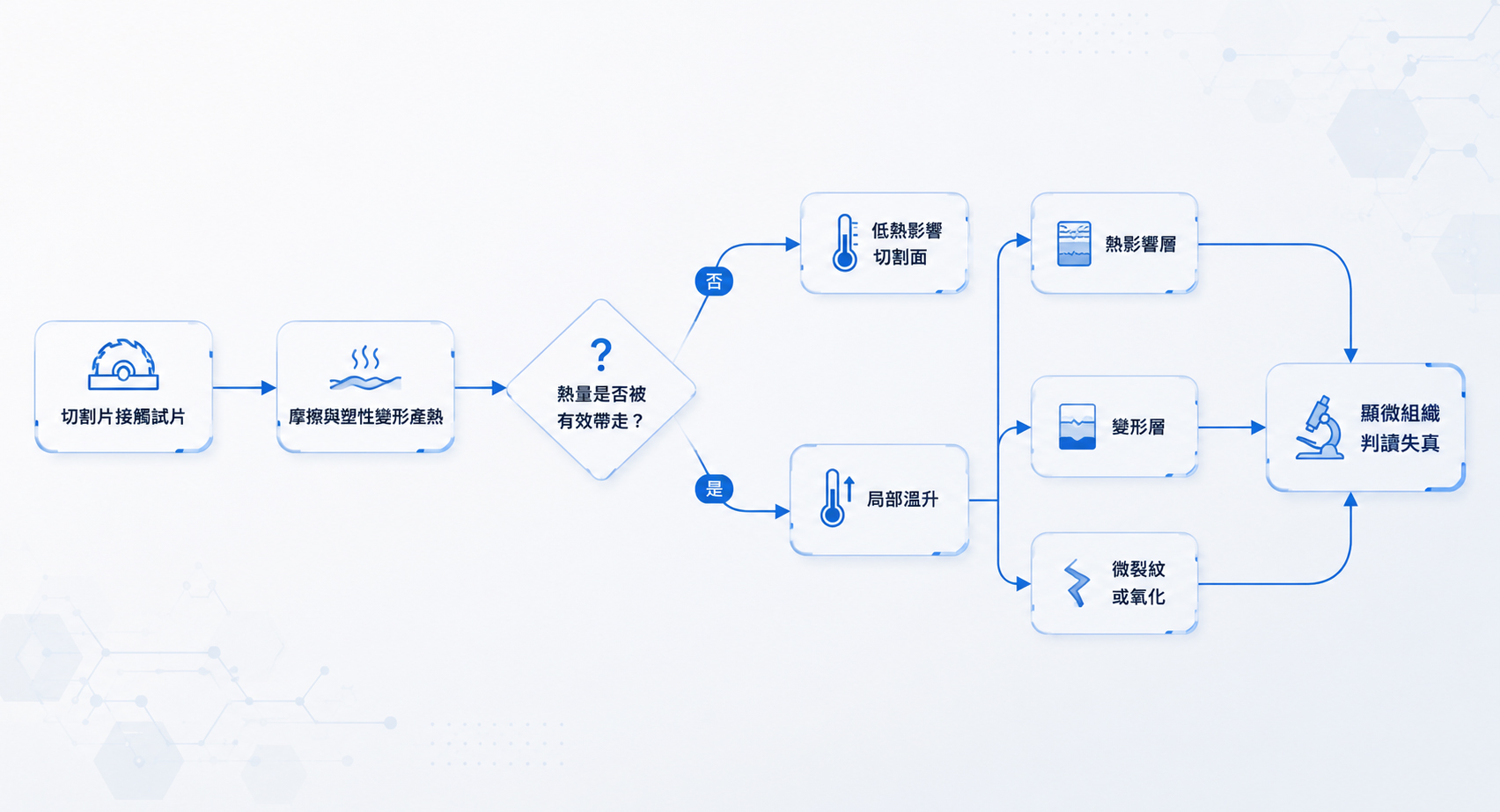

圖 1 ：切割熱影響形成機制

2. 研究問題：什麼是切割熱影響？

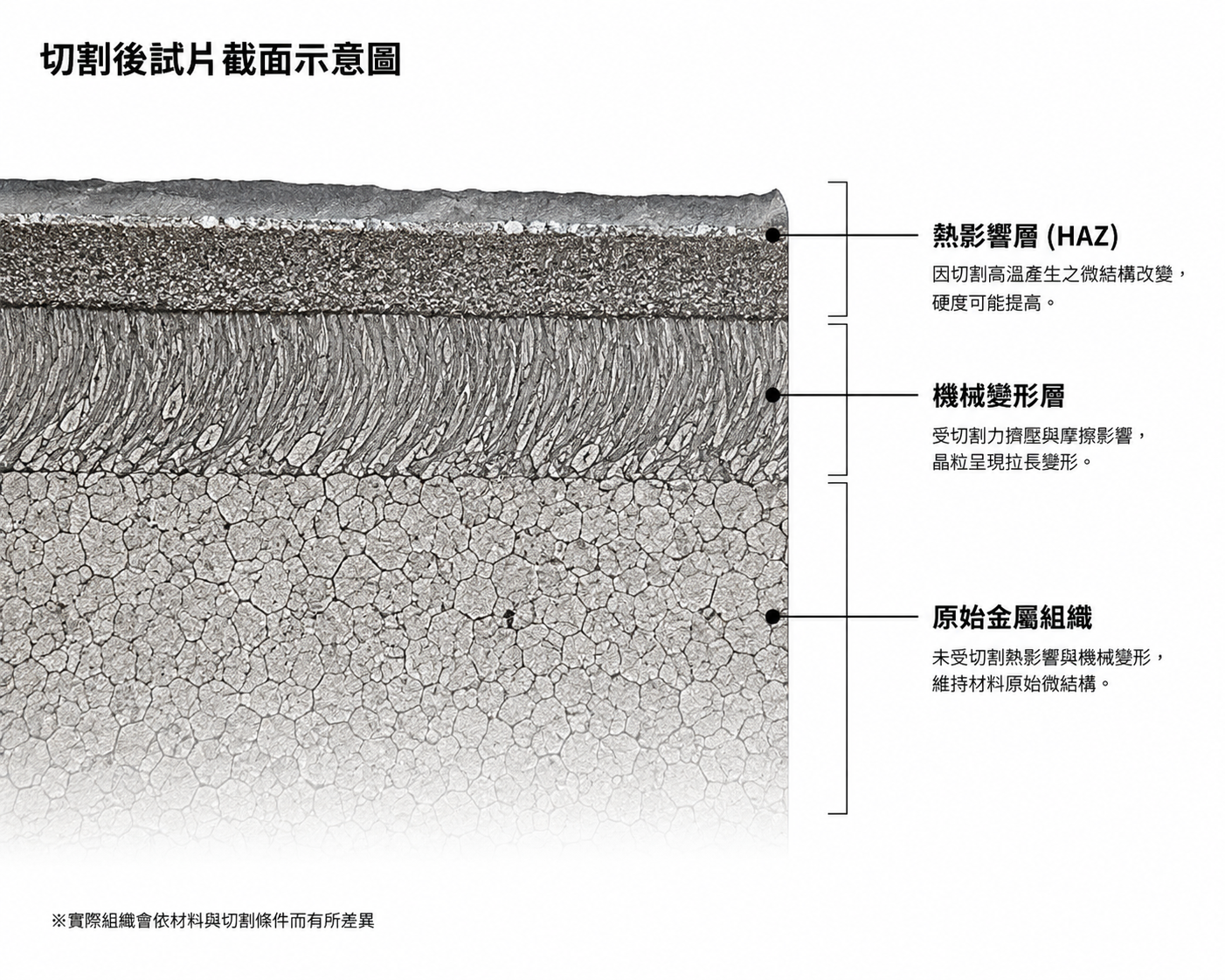

切割熱影響是指試片在切割過程中，因局部溫升、摩擦、壓縮或拉扯造成的表層變質。它可能是純熱效應，也可能是熱與機械變形共同造成。對金相分析而言，最重要的問題不是表面是否漂亮，而是切割後的截面是否仍代表材料原始狀態。

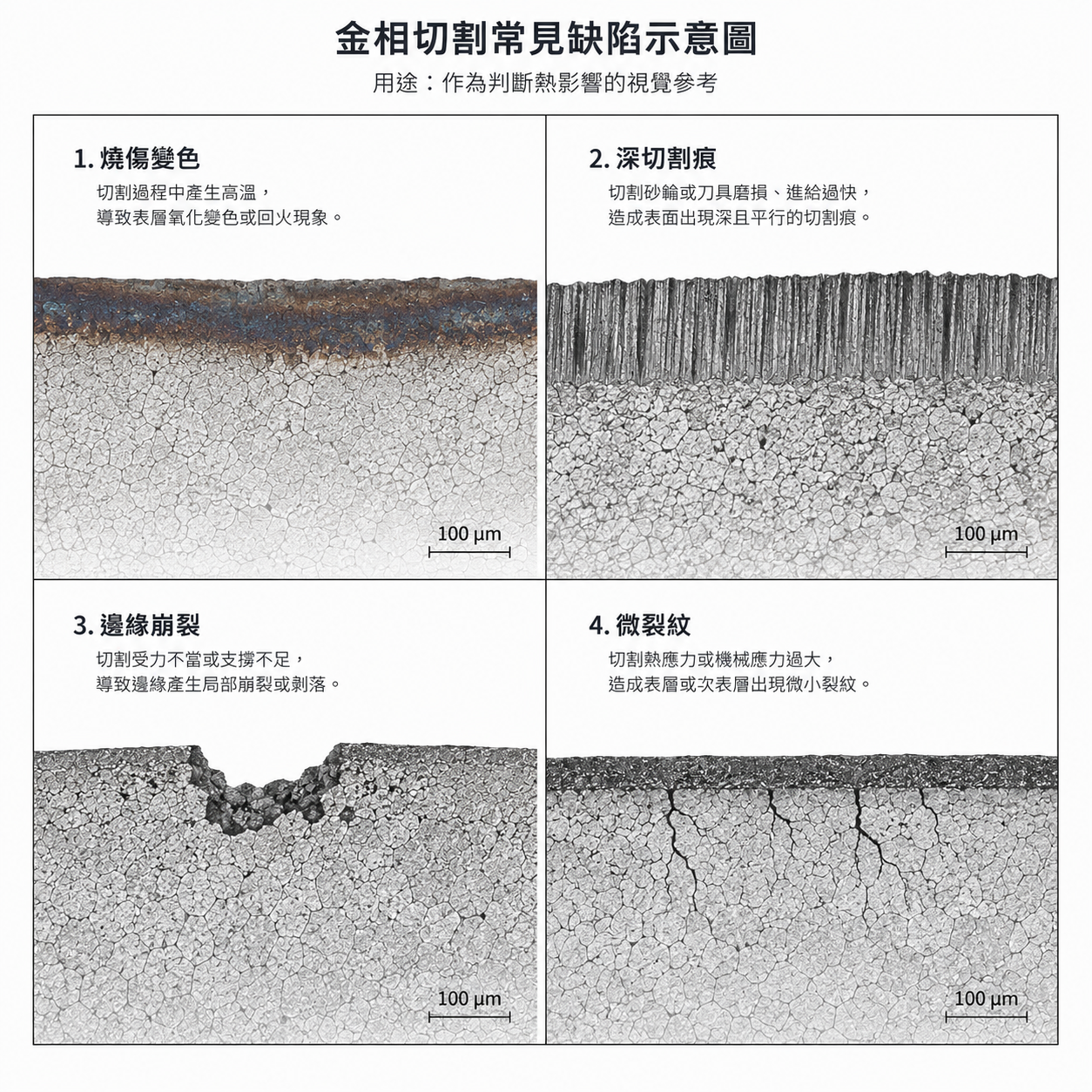

常見熱影響型態如下：

3. 切割熱影響的主要來源

3.1 切割片選擇不匹配

切割片不是越硬越好，也不是越薄越好。切割片的磨粒種類、結合劑硬度、厚度與自銳性，都會影響切割熱量。
若切割片太硬，磨粒不易脫落更新，表面會變鈍，摩擦熱上升；若切割片太軟，耗損過快，切割穩定性下降。
材料越硬、越韌、越容易加工硬化，越需要選擇能保持切削能力且不過度摩擦的切割片。

常見判斷方式：

• 切割時火花明顯增加，可能是摩擦過高。
• 切割聲音變尖銳，可能是切割片變鈍或負載過高。
• 切割面發亮但後續難研磨，可能有表面加工硬化。
• 切割片消耗異常快，可能是切割片過軟或材料不匹配。

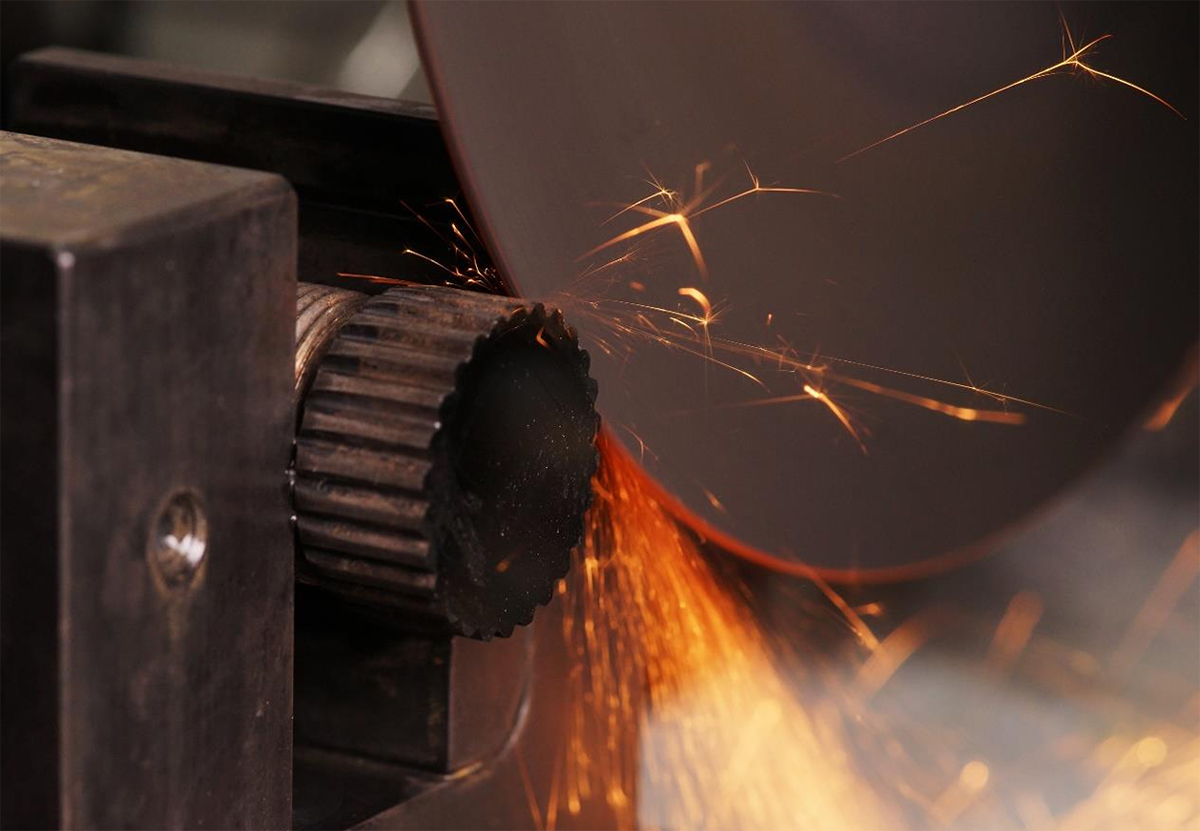

3.2 進刀速度過高

進刀速度過高時，切割片單位時間內需要移除更多材料，切割區負載增加，熱量與變形也隨之上升。許多現場為了加快取樣速度，會直覺提高進刀，但這往往會把時間成本轉移到後續重磨、重拋與重切。

合理的進刀策略應讓切割片維持穩定切削，而不是硬壓材料。對高硬度鋼、熱處理件、陶瓷、硬質合金、熱噴塗層與鍍層樣品，應採取較低負載、穩定冷卻的方式，必要時使用脈衝式或階段式進刀，讓切割區有時間降溫與排屑。

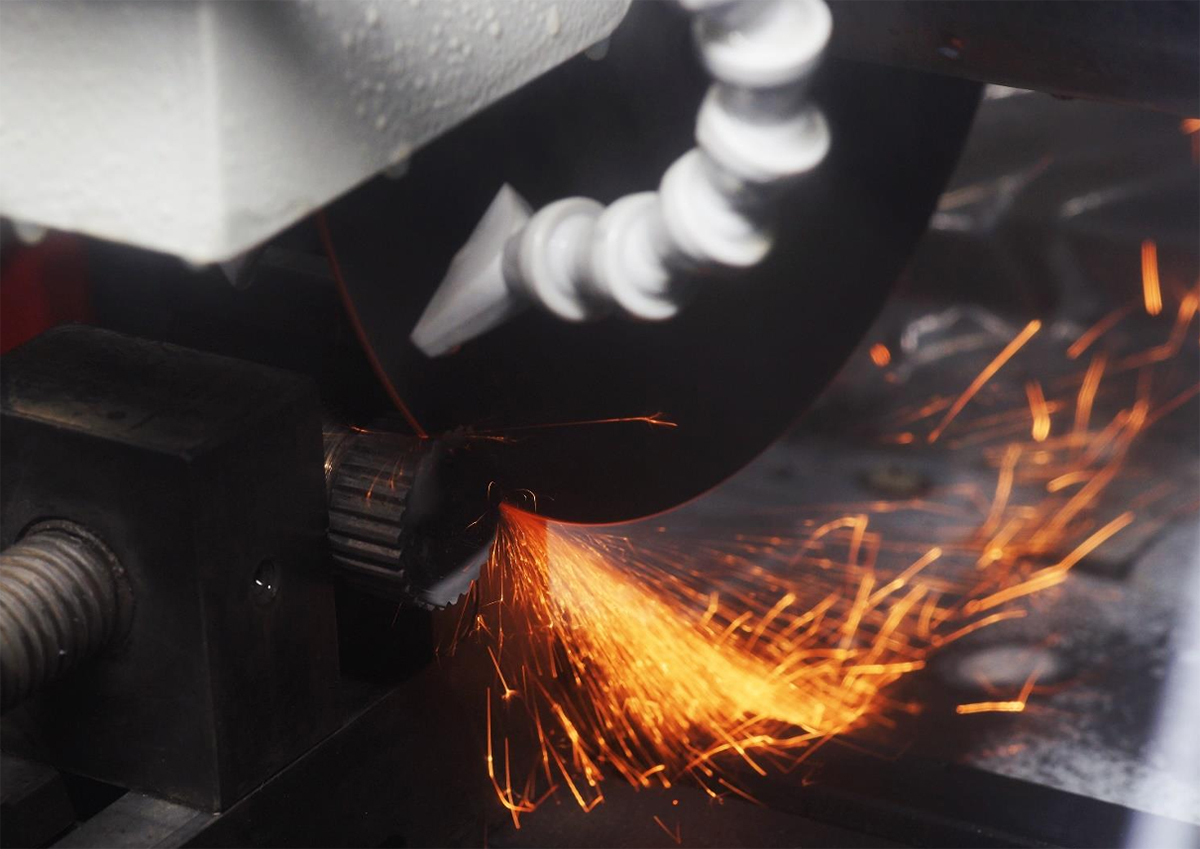

3.3 冷卻液不足或方向錯誤

冷卻液的功能有三個：帶走熱量、排除切屑、降低切割片阻塞。若冷卻液只噴到切割片外側，沒有進入切割接觸區，表面看似有水，實際上熱量仍集中在試片內部。冷卻液濃度不足或髒污，也會降低冷卻與潤滑效果。

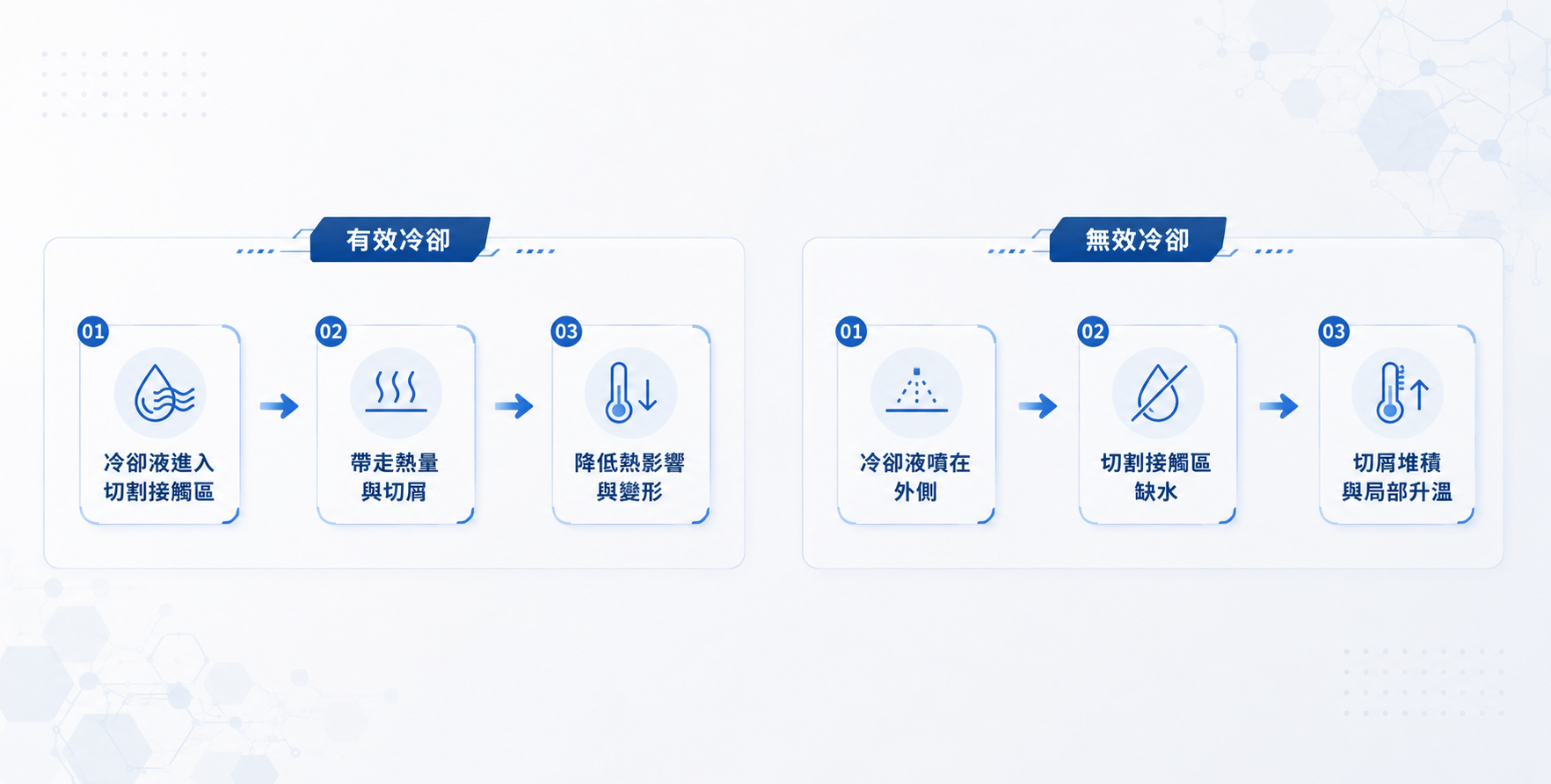

圖 2 ：有效冷卻與無效冷卻比較

冷卻液必須進入切割接觸區才有效。只讓切割片表面濕潤，並不等於完成冷卻。

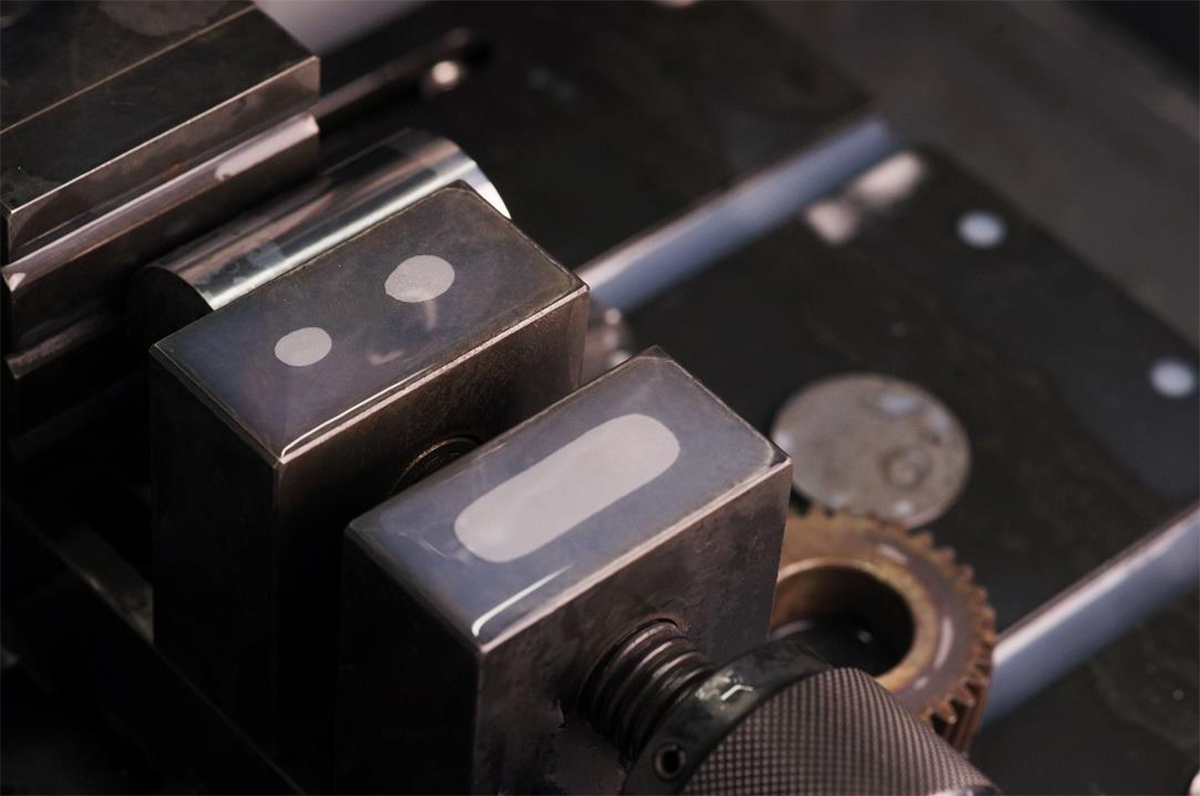

3.4 夾持不穩導致振動與局部摩擦

試片夾持不穩會造成振動、跳動與局部接觸壓力升高。這不只增加切割痕，也會使熱量集中在局部位置。小尺寸樣品、異形件、管材、薄片與含鍍層樣品尤其容易因固定不良而受損。

夾持原則是讓樣品在切割時不滑移、不翹曲、不受單點過度壓迫。必要時可使用輔助支撐、樹脂預埋、軟墊或專用治具，但不能讓支撐材料干擾切割安全。

3.5 切割路徑與取樣方向不當

切割路徑會影響熱量分布與後續判讀。若從重要分析面直接切入，熱影響可能集中在最需要觀察的位置。對鍍層、焊道、裂紋、失效起點與表面處理層，應先確認分析目標，再決定切割方向與留量。

建議保留足夠研磨餘量，讓後續研磨能移除切割損傷，但不能過度依賴研磨補救。若熱影響層太深，研磨時間會增加，邊緣幾何也可能被破壞。

4. 如何判斷切割是否已造成熱影響？

切割後應在進入鑲埋與研磨前先做快速檢查。若能早一步發現問題，就能避免把不良切割面帶進後續流程。

5. 避免切割熱影響的五項控制策略

5.1 先定義分析目的，再決定切割條件

不同分析目的對熱影響的容忍度不同。若只是一般組織觀察，切割損傷可透過足夠研磨餘量處理；若要觀察表面硬化層、脫碳層、鍍層厚度、裂紋起點或焊道熱影響區，切割條件就必須更保守。

建議做法：

• 在切割前標示觀察面與取樣方向。
• 重要觀察面保留研磨餘量。
• 避免切割線直接穿過失效起點。
• 對熱敏感材料先用低負載試切。

5.2 使用適合材料的切割片

材料硬度、韌性與導熱性會影響切割片選擇。高硬度材料需要保持切削能力，軟韌材料則需避免切割片阻塞與 拖拉。若切割片與材料不匹配，操作者常會用更高壓力補償，反而增加熱影響。

5.3 控制進刀速度與切割負載

進刀速度應以切割狀態決定，而不是只用材料厚度決定。穩定切割時，聲音、火花、冷卻液排出狀態與切割片負載應保持平穩。若聲音變尖、火花突增、冷卻液蒸散明顯或馬達負載上升，就代表切割區可能正在過熱。

現場可採用「慢進刀、穩負載、不中斷冷卻」的原則。對大型或厚件，可分段切割，避免長時間連續高負載。

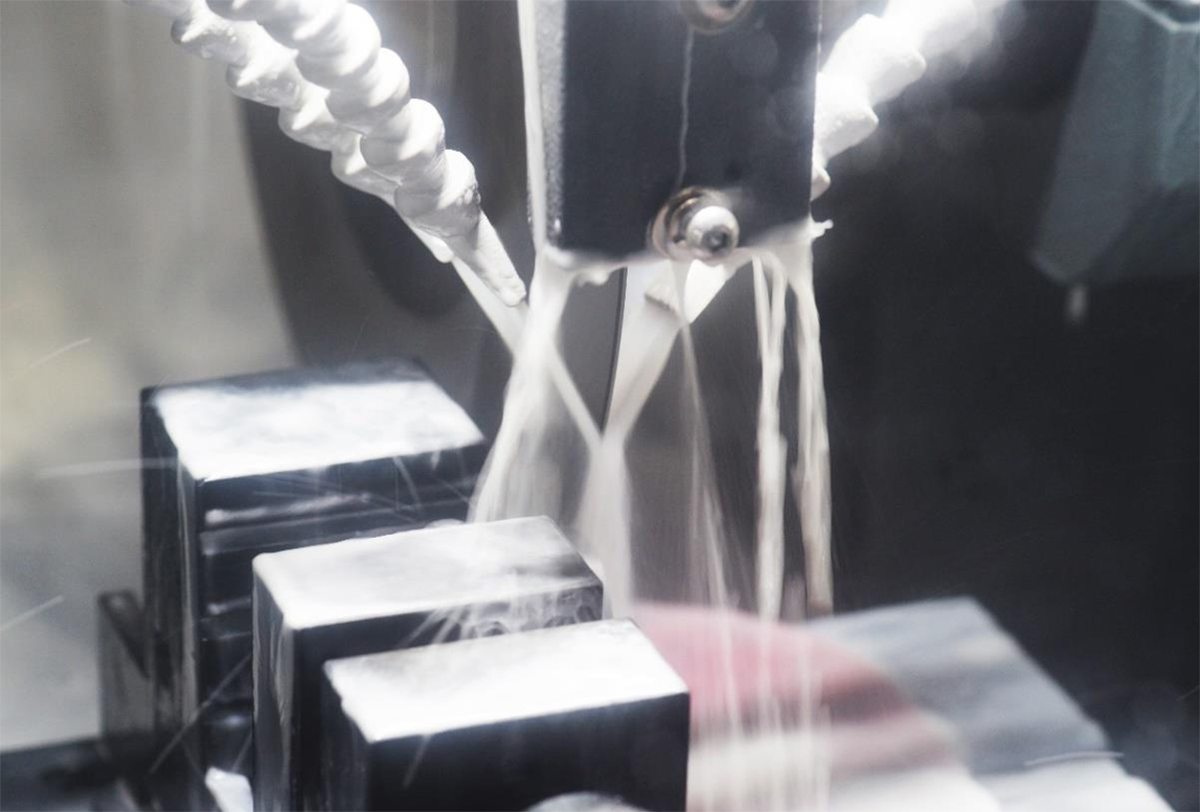

5.4 讓冷卻液真正進入切割接觸區

冷卻液流量、方向、濃度與清潔度都需要管理。若噴嘴偏移，冷卻液可能只沖到外圍；若切屑堆積，冷卻液也無法有效進入切割縫。

現場檢核：

• 噴嘴是否對準切割片與試片接觸區？
• 冷卻液是否從切割縫帶出切屑？
• 冷卻液濃度是否符合設備與耗材建議？
• 循環液是否過髒或含大量金屬粉？
• 切割時是否出現冒煙、蒸氣或焦味？

5.5 切割後立即做低倍檢查

切割後的低倍檢查，是降低重工率最有效的習慣之一。若發現燒傷、裂紋或深溝，應先回到切割條件調整，而不是直接進入研磨。因為熱影響若太深，後續研磨不只費時，也可能磨掉真正需要觀察的表層。

6. 現場參數紀錄表

建立切割參數紀錄，可以讓重工原因更容易追溯。建議至少記錄以下欄位：

7. 結論：避免熱影響，是把熱量、負載與支撐一起管理

切割熱影響不是單一因素造成，而是切割片、進刀、冷卻、夾持與取樣方向共同作用的結果。若只降低切割速度，卻沒有改善切割片匹配、冷卻液方向或夾持剛性，熱影響仍可能發生。

對金相實驗室而言，最有效的管理方式是把切割視為一個可控制製程：切割前定義分析目的，切割中穩定負載與冷卻，切割後立即檢查表面與邊緣。當切割損傷被控制在可移除範圍內，後續鑲埋、研磨、拋光與腐蝕才有機會呈現材料真正的顯微組織。

參考資料

• ASTM International, [ASTM E3 - Standard Guide for Preparation of Metallographic Specimens](https://store.astm.org/e0003-11r17.html)
• ASTM International, [ASTM E407 - Standard Practice for Microetching Metals and Alloys](https://store.astm.org/e0407-07r15e01.html)
• ASM Handbook, Volume 9: Metallography and Microstructures
• Vander Voort, G. F., Metallography: Principles and Practice

編輯

台灣中澤股份有限公司-製造部郭正平
