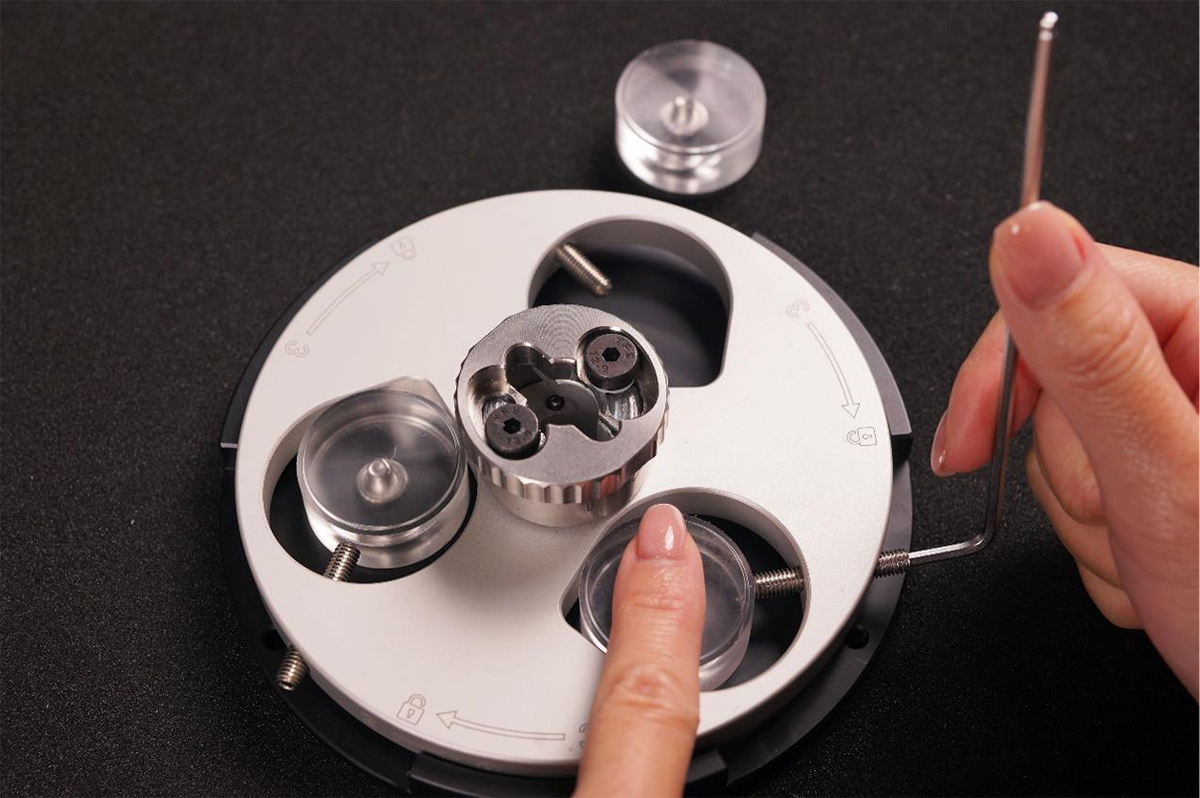

金相試片為什麼重工？ 從製程變異看懂重磨、重拋與重腐蝕的真正原因

金相分析的目的，是讓材料內部組織以可靠、可重複的方式被觀察與判讀。當試片表面出現刮痕、拖尾、變形層、邊緣倒角、污染、腐蝕不足或過腐蝕時，顯微影像可能不再代表材料本身，而是代表前處理過程留下的人工痕跡。這類情況通常會導致試片重工。

本文從金相前處理的流程角度，分析金相試片重工的主要原因，並將其歸納為六大類：取樣與切割熱影響、鑲埋支撐不足、研磨階段未去除前一道損傷、拋光參數不匹配、清洗與乾燥污染，以及腐蝕條件失控。文章最後提出一套現場可用的判斷表與預防檢核表，協助實驗室降低重工率、提升影像判讀一致性。

1. 前言：重工不是失敗，而是訊號

在金相實驗室中，「重工」常被視為時間損失：試片要重磨、重拋、重新腐蝕，嚴重時甚至要重新切割取樣。但從品質管理角度來看，重工其實是一種訊號。它提醒我們：目前的製備條件，還不足以把真實組織清楚、穩定地呈現出來。

ASTM E3 指出，金相檢查的核心目標是透過光學或電子顯微鏡揭露金屬及合金的組成與結構，而試片選擇與製備對結果具有關鍵影響。換句話說，金相影像的品質不是從顯微鏡才開始，而是從切割第一刀就已經開始。

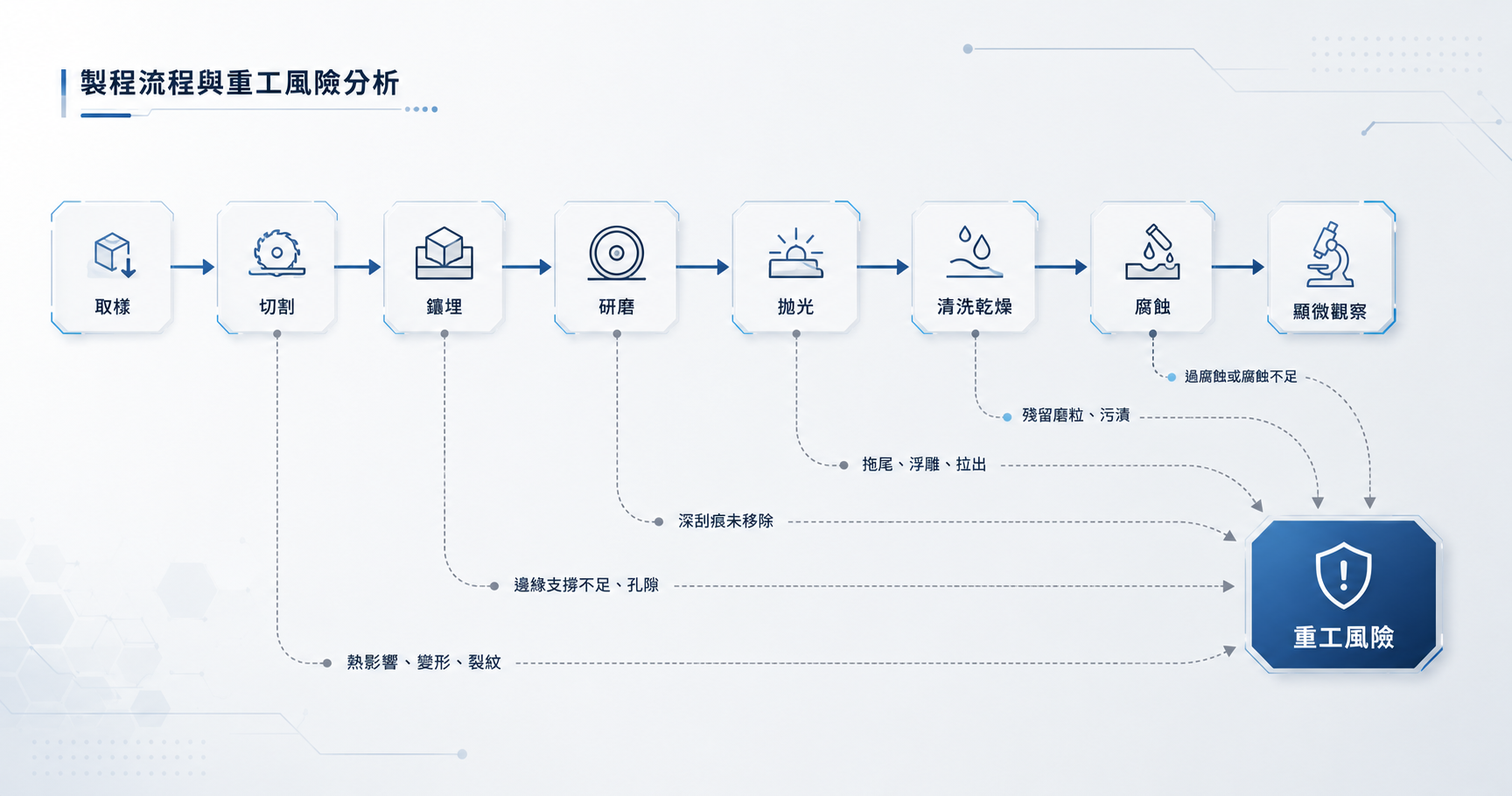

圖 1 ：金相試片重工的發生位置

2. 研究問題：什麼情況下需要重工？

金相試片是否需要重工，取決於一個核心問題：目前影像是否足以支持正確判讀？

若缺陷只影響美觀，但不影響判讀，有時可接受；若缺陷會遮蔽晶界、造成相比例誤判、掩蓋裂紋或使硬度壓痕位置失準，就必須重工。常見判斷如下：

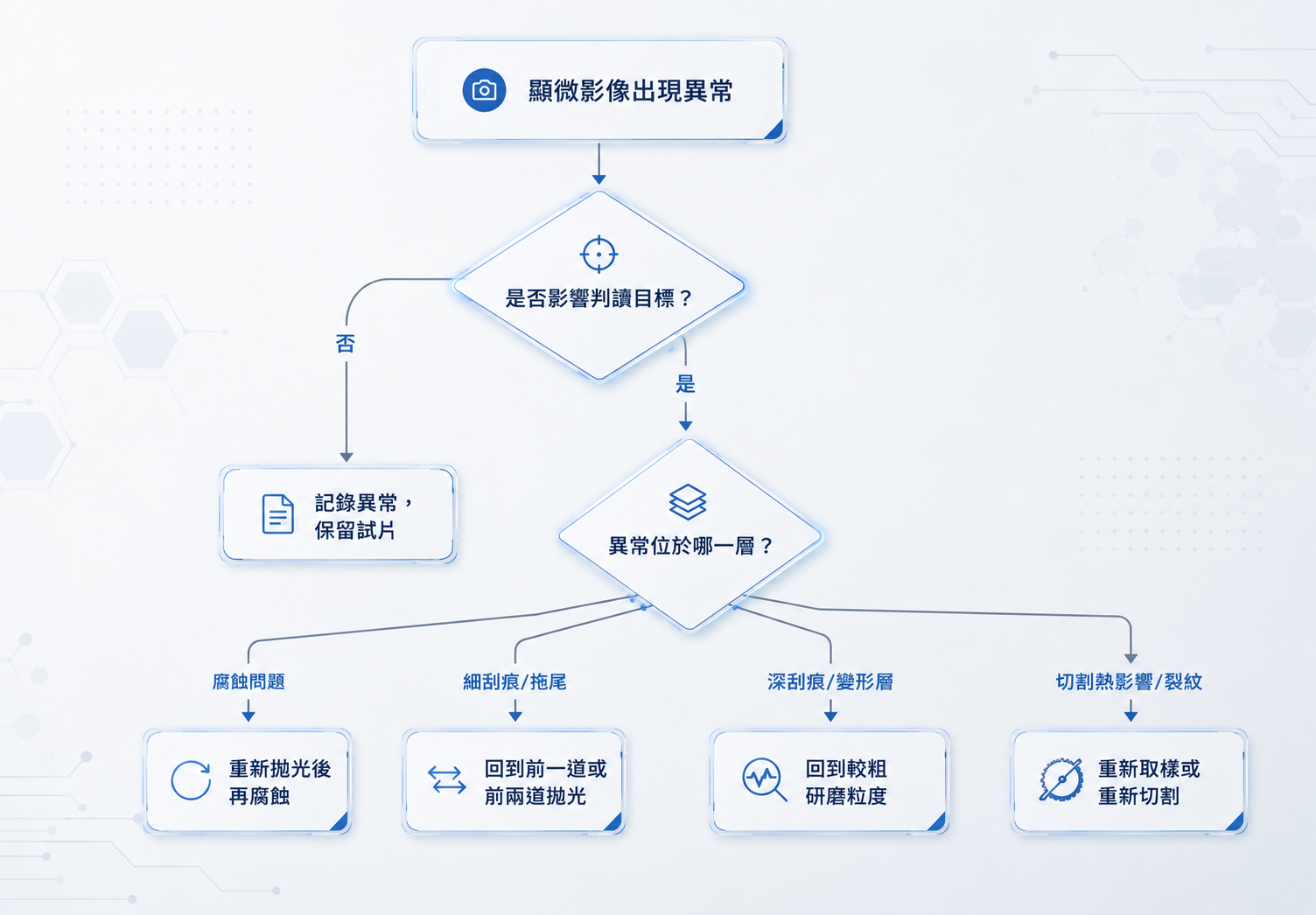

圖 2：重工判斷決策樹

3. 金相試片重工的六大原因

3.1 切割造成熱影響與機械變形

切割是最容易被低估的重工來源。若切割輪選擇不當、進刀過快、、卻不不足或夾持不穩，試片邊緣可能產生燒傷、塑性變形、微裂紋或組織改變。這些損傷如果深度超過後續研磨能去除的範圍，即使拋光到鏡面，影像仍可能不可信。

典型現象包括：

• 切割面邊緣顏色改變或發藍。
• 表層組織與內部組織明顯不同。
• 高硬度材料出現微裂或崩角。
• 後續研磨很久仍看得到方向性損傷。

預防方式是使用合適切割片、充分卻不、穩定夾持，並讓切割速度與材料硬度匹配。對熱處理件、鍍層件、焊道與失效分析樣品，更應避免讓切割過程改變原始組織。

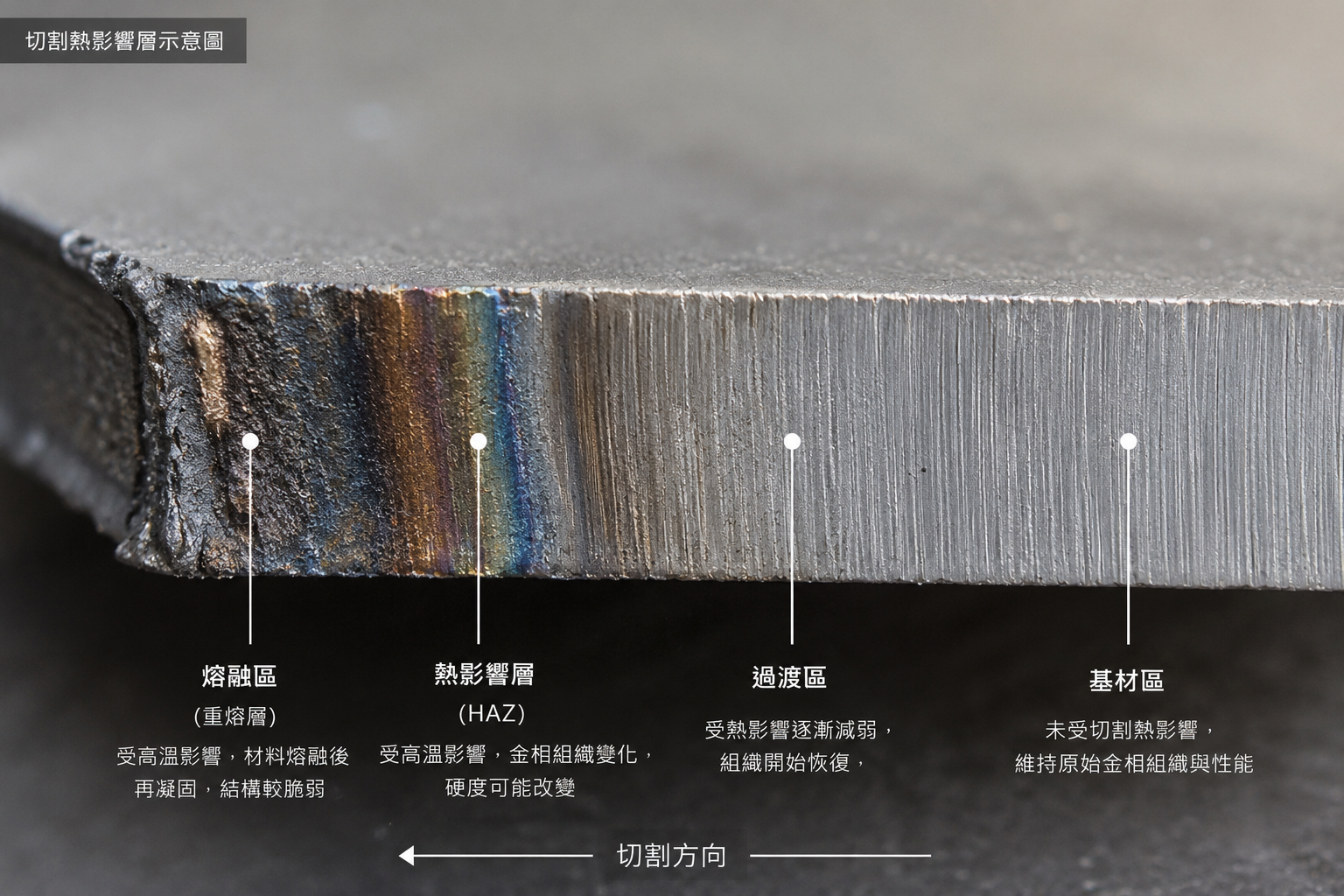

圖 3：切割熱影響示意圖

畫面內容：右側為正常切割截面，左側為卻不不足造成表層熱影響區；標示「原始組織」、「熱影響層」、「後續研磨需移除深度」。

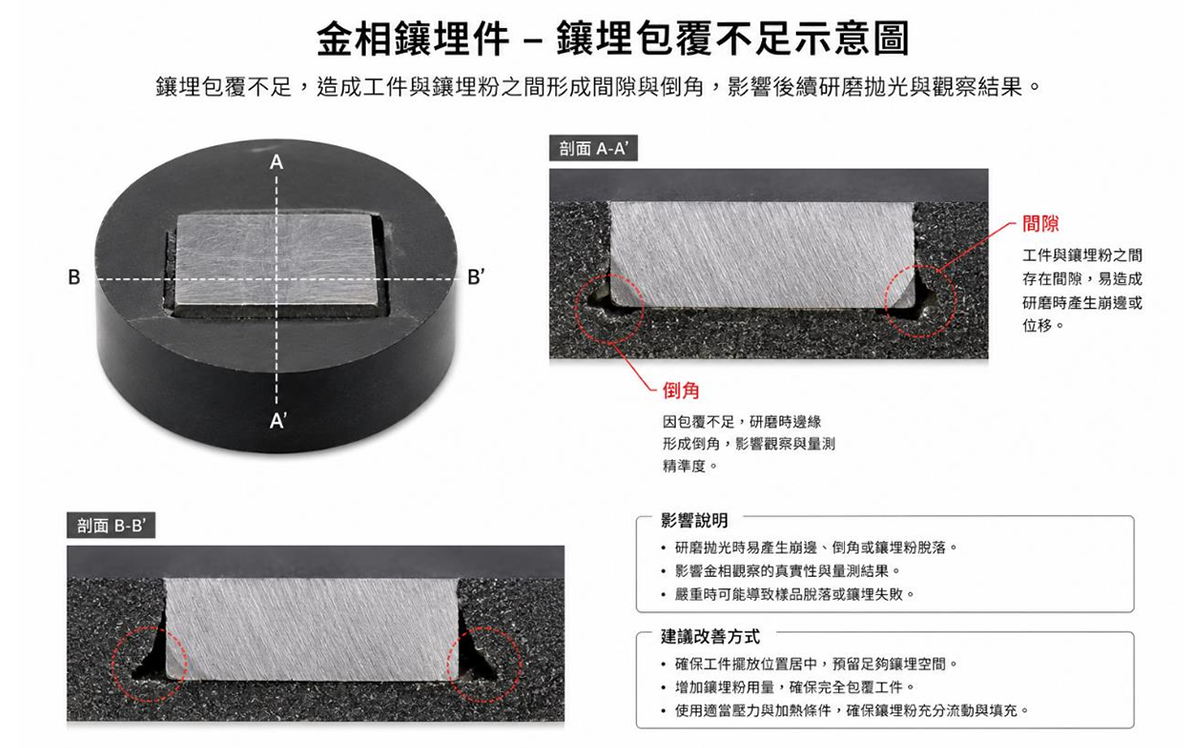

3.2 鑲埋包覆不足，造成邊緣倒角

鑲埋的目的不只是方便拿取，而是提供邊緣支撐。當試片與樹脂之間有縫隙、氣泡、收縮或硬度差異過大時，研磨與拋光會優先移除支撐不足的邊緣，使邊緣變圓。對鍍層厚度、表面硬化層、脫碳層、氧化層或失效裂紋分析而言，邊緣倒角會直接造成量測失真

典型現象包括：

• 邊緣區域無法對焦或亮度異常。
• 鍍層厚度在影像中看起來變薄。
• 試片與樹脂交界處有黑線或縫隙。
• 拋光後邊緣比中心更快變亮。

改善方向包括選擇低收縮鑲埋材料、使用真空含浸、控制熱鑲埋壓力與溫度，並在研磨拋光時降低過高壓力。

3.3 研磨沒有完全移除前一道損傷

研磨的本質，是用逐步變細的磨粒移除上一道較粗磨粒造成的變形層與刮痕。若跳號太大、研磨時間不足、方向未交錯確認，深刮痕會一路殘留到最後。此時即使最終拋光時間加長，也常只是把刮痕邊緣磨圓，而不是真正去除。

現場可用一個簡單原則：每換一道砂紙或研磨盤，應確認前一道方向的刮痕已消失。若還看得到上一道刮痕，就不該進入下一道。

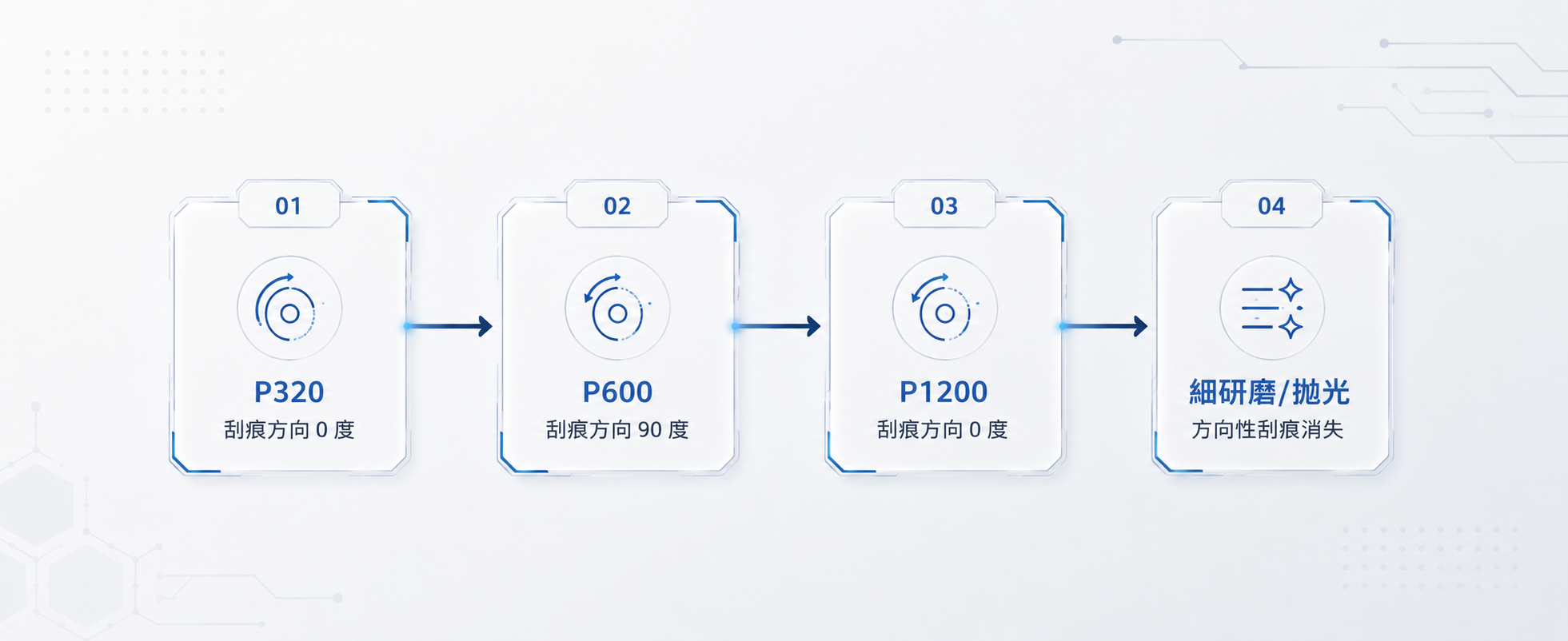

圖 4：研磨刮痕方向確認法

交錯研磨方向可以讓操作者快速判斷前一道損傷是否已被移除。

3.4 拋光參數與材料特性不匹配

拋光問題常出現在複合材料、軟硬相差異大的合金、鑄鐵、鋁合金、銅合金、不鏽鋼、熱噴塗層與粉末冶金材料。若拋光布、磨料粒徑、潤滑液、壓力、轉速或時間不合適，可能造成拖尾、浮雕、拉出或嵌入磨粒。

常見缺陷與原因如下：

改善方向不是單純「拋久一點」，而是回到材料特性選擇合適耗材。軟材料通常需要較低壓力、較充 分潤滑與較溫和的最終拋光；硬脆材料則要避免顆粒拉出與邊緣崩裂。

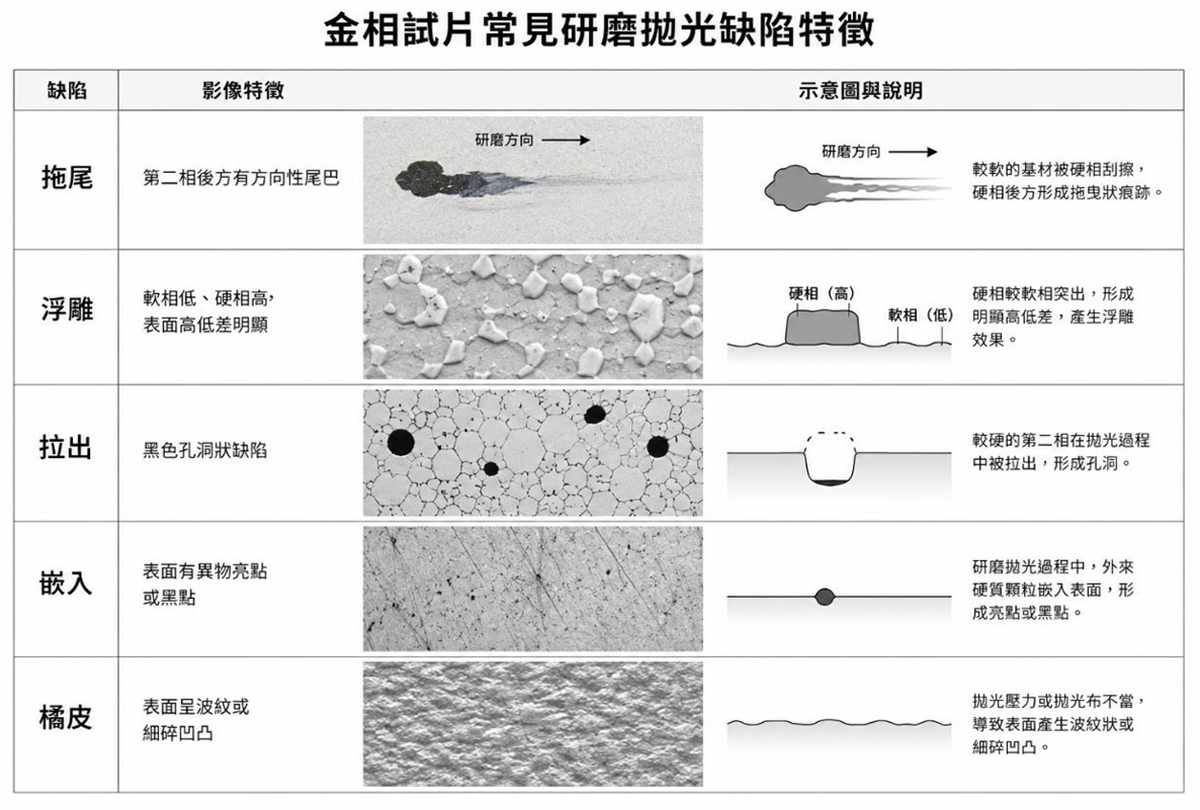

圖 5 ：常見拋光缺陷圖鑑

3.5 清洗與乾燥不完整，污染被顯微鏡放大

金相試片表面看似乾淨，不代表在顯微鏡下乾淨。殘留磨粒、拋光液、手汗、水痕、酒精乾燥痕或腐蝕液殘留，都可能在高倍率下變成干擾訊號。若後續要進行影像分析，污染更會影響二值化門檻與面積比例計算。

建議每一道研磨與拋光後都清洗，並避免把上一道磨粒帶到下一道。清洗後應立即乾燥，避免水痕停留在觀察面。對孔隙材料或鑄件，超音波清洗需謹慎控制，避免使脆弱相或邊緣缺陷被放大。

3.6 腐蝕不足或過腐蝕

腐蝕是金相試片最常見的「最後一哩路」重工原因。ASTM E407 涵蓋金屬與合金的微腐蝕實務，提醒不同材料、目的與腐蝕液條件會影響組織顯現。腐蝕不足時，晶界與相界不清；過腐蝕時，晶界變粗、表面粗糙，甚至產生假孔洞，使影像判讀偏離真實組織。

腐蝕重工通常要先重新拋光，把已腐蝕表層移除，再重新腐蝕。直接在過腐蝕表面上補救，往往只會讓表面更不均勻。

圖 6 ：腐蝕程度比較圖

4. 重工要回到哪一步？

重工最大的成本，常來自「回得不夠前面」。例如深刮痕明明來自粗研磨，不只在最終拋光反覆加時間；腐蝕過深明明需要重新拋光，不只換倍率或調光源觀察。這些做法會讓試片看似改善，不沒有消除缺陷根源。

5. 降低重工率的現場檢核表

以下檢核表適合貼在金相前處理區，作為每日操作與新人訓練使用。

5.1 切割前

• 試片目的是否明確：晶粒、鍍層、焊道、裂紋、夾雜物或硬度？
• 取樣方向是否標示清楚？
• 切割片是否適合材料硬度與尺寸？
• 卻不液是否充足，噴流是否打到切割區？
• 夾持是否穩定，是否避免振動？

5.2 研磨拋光中

• 每一道是否確認前一道刮痕已消失？
• 砂紙或研磨盤是否污染？
• 壓力、轉速與時間是否記錄？
• 是否避免跳太多粒度？
• 拋光布是否符合材料特性？
• 是否每道之間都完整清洗？

5.3 腐蝕前後

• 腐蝕液是否新鮮且標示清楚？
• 腐蝕時間是否先以短時間試做？
• 腐蝕後是否立即沖洗與乾燥？
• 是否保留未腐蝕或腐蝕前影像作比較？
• 腐蝕結果是否符合本次分析目的？

6. 結論：好的金相影像，是穩定流程的結果

金相試片重工並不只是操作問題，而是整個前處理流程的穩定性問題。切割造成的熱影響、鑲埋造成的邊緣支撐不足、研磨刮痕殘留、拋光條件不匹配、清洗污染與腐蝕失控，都可能讓顯微影像偏離材料真實組織。

因此，降低重工率的關鍵不是要求操作者「更小心」而已，而是建立可記錄、可追溯、可複製的前處理條件。當每一片試片的切割、鑲埋、研磨、拋光與腐蝕參數都能被標準化，重工就會從反覆補救，轉變成可被管理的製程改善。

對材料實驗室而言，重工率下降代表的不只是省時間，更代表影像可信度提高、判讀一致性提升，以及分析結果更能支撐品質決策。

參考資料

• ASTM International, [ASTM E3 - Standard Guide for Preparation of Metallographic Specimens](https://store.astm.org/e0003-11r17.html)
• ASTM International, [ASTM E407 - Standard Practice for Microetching Metals and Alloys](https://store.astm.org/e0407-07r15e01.html)
• ISO 643:2019, Steels - Micrographic determination of the apparent grain size
• ASM Handbook, Volume 9: Metallography and Microstructures
• Vander Voort, G. F., Metallography: Principles and Practice
