產品敘述
測定工具顯微鏡
鏡頭是廣視野完全正立像式顯微鏡。
工業用最適合長作業距離，同焦點的設計。
祇要更換目鏡刻劃片(種類多)即可對應各種測定，檢查位置的量測。
可以安裝CCD及攜帶式照相機，擴充性高，可以做畫像觀察。
鏡體輕小，是系統裝配，裝置於機械或是設備最適。
 |
 |
 |
 |
 |
| MS-90 | MS-45 | MFS-1A | ZLS-90 | VZS-45 |
 |
 |
 |
 |
 |
| MFS-1B | KZS-1B | ZLS-45 | VS-45 | MFS |
 |
 |
 |
 |
| 標準鏡筒座 | 十字穴鏡筒座 | 微動鏡筒座 | PA鏡筒座 |
 |
 |
 |
 |
| MSS台座 | MST台座 | MES台座 | DXY台座 |
 |
 |
| MG磁性台座 | MXS磁性台座 |
各式尺規
 |
 |
 |
 |
 |
| 31-A | 31-B | 31-C | 31-D | 31-E |
 |
 |
 |
 |
 |
| 31-F | 31-G | 31-H | 31-I | 31-J |
 |
||||
| 31-K |
各種鏡頭
搭配之總合倍率10X~200X
 |
 |
 |
 |
| 10X | 15X | 20X | OSM-MF |
 |
 |
 |
 |
 |
| 1X 2X | 3X | 4X | 5X | 6X |
 |
 |
|||
| 8X | 10X |

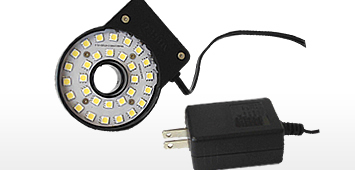

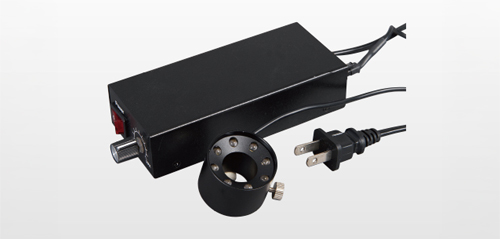

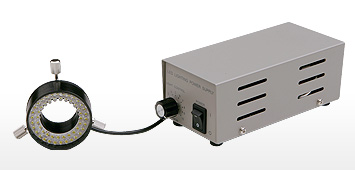

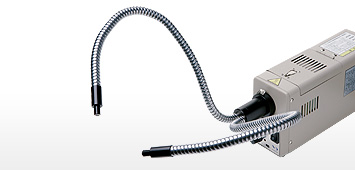

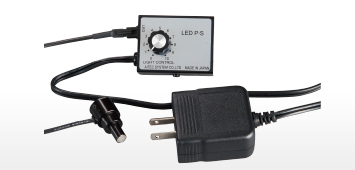

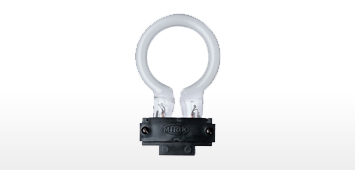

各式照明裝置
多樣化的照明設備讓檢查測定的精度大幅增加
產品規格
接眼目鏡10X使用時
| 接眼目鏡 OC.WFD 10X (標準) | ||||||||
|---|---|---|---|---|---|---|---|---|
| 對物鏡 | 1X | 2X | 3X | 4X | 5X | 6X | 8X | 10X |
| 實際視野MM | 20.0 | 10.0 | 6.5 | 5.0 | 4.0 | 3.5 | 2.5 | 2.0 |
| 移動距離MM | 176 | 85 | 63 | 48 | 39 | 33 | 27 | 20 |
| 總合倍率 | 10X | 20X | 30X | 40X | 50X | 60X | 80X | 100X |
| 最小1格讀值MM | 0.1 | 0.05 | 0.0333 | 0.025 | 0.02 | 0.0166 | 0.0125 | 0.01 |
接眼目鏡20X使用時
| 接眼目鏡 OC.WFD 20X (標準) | ||||||||
|---|---|---|---|---|---|---|---|---|
| 對物鏡 | 1X | 2X | 3X | 4X | 5X | 6X | 8X | 10X |
| 實際視野MM | 10.5 | 5.2 | 3.5 | 2.6 | 2.1 | 1.7 | 1.3 | 1.05 |
| 移動距離MM | 176 | 85 | 63 | 48 | 39 | 33 | 27 | 20 |
| 總合倍率 | 20X | 40X | 60X | 80X | 100X | 120X | 160X | 200X |
| 最小1格讀值MM | 0.1 | 0.05 | 0.0333 | 0.025 | 0.02 | 0.0166 | 0.0125 | 0.01 |
